简介

某次调图形性能的时候（启动后台录屏，下(或)称case）发现Android SurfaceFlinger Vsync机制并没有以前想的这么简单粗糙，特别是这次调图形性能发现一些跟Vsync有关联，因此做个总结详解。

跟不上旋律节奏的VSYNC

一份追踪报告，发现Vsync信号非常不规律，于是从这里入手分析、总结Vsync。

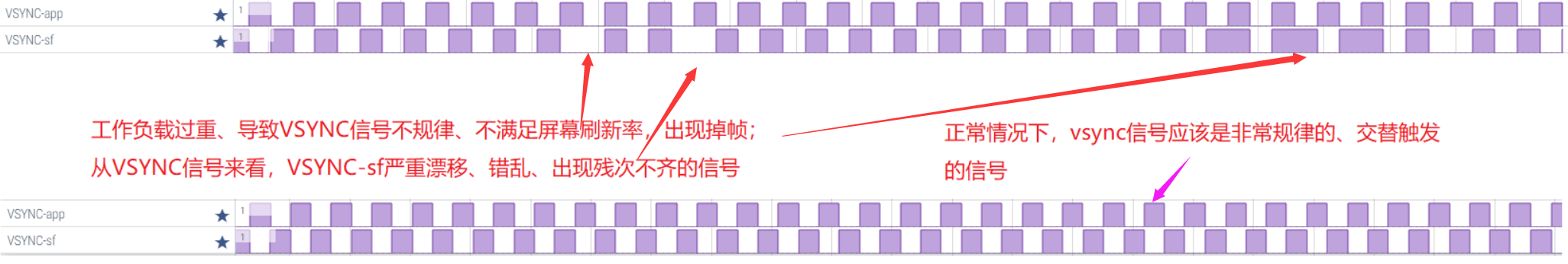

如下图，As we can see，VSYNC-sf出现严重的漂移（见图，第二行的VSYNC-sf残次不齐、跟不上规律、难看且混乱），这导致了丢帧。（但VSYNC-sf的失控仅表示与丢帧的相关性，并不直接表明因果性。）

从VSYNC信号看，后台录屏RUNNING的情况下，带来的额外工作负载直接压垮了SurfaceFlinger，导致其提交屏幕刷新的VSYNC-sf都出现了严重缺失、错位、延期等——总之是非常不正常的工况。

VSYNC信号从全局来看就是触发屏幕刷新的信号。事实上，图形层（SurfaceFlinger）的处理比应用层（App）更加复杂一步——应用层只会看到一个16ms触发（60Hz）的信号，而在图形层，由于图形栈的实现事实上是生产者-消费者模型的流水线，且图形缓冲区大小是编程固定的。这就意味着，VSYNC-sf与VSYNC-app应该是交替出现、规律且稳定的。正常情况下，它们的节拍应该是由App首先完成绘图，然后图形栈（主要是SurfaceFlinger那块）提交到Framebuffer，因此VSYNC-sf和VSYNC-app交替出现，且间隔、每次持续时间都是稳定的。当其中一个信号大幅漂移时，显然有难受的情况发生了。

VSYNC-app
这里简单解释一下VSYNC-sf和VSYNC-app，如下图。As we all known，VSYNC信号由硬件产生（或软件模拟），经过SurfaceFlinger与编舞者（Choreographer）的机制，回调到ViewRootImpl，由ViewRootImpl从根View开始逐层绘制，实现应用层绘图。但实际上，回调Choreographer的VSYNC并不是直接来自底层，而是经过图形层处理后，虚拟的一个VSYNC，标称为VSYNC-app。
两个独立的VSYNC
VSYNC-sf和VSYNC-app是相互独立、互不影响的。系统内并没有限制VSYNC-sf或VSYNC-app之间需要以间隔运行的方式交替发出。其中两条VSYNC都分别有各自固定的节拍——即时间间隔，这个节拍是VSYNC-app和VSYNC-sf都各自拥有一个独立的，可调的时间间隔。VSYNC信号（其中的VSYNC-sf）被设计用于保障图形栈与底层Framebuffer的同步，而另一个VSYNC-app则是用于触发应用绘图（触发渲染线程工作）并与SurfaceFlinger同步。从流水线模型角度看，VSYNC-app和VSYNC-sf机制让应用首先完成绘图，然后由SurfaceFlinger合成、渲染并提交显示。

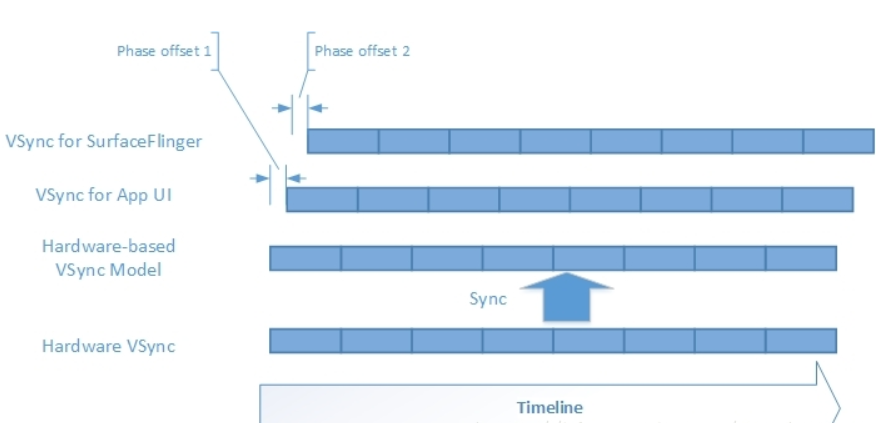

如下图，Hardware VSync被虚拟分出两个VSYNC，它们有各自独立的节拍（图中用两个Phase offset表示）。

VSYNC垂直同步框架
DispSyncThread将Hardware vsync(HW_VSYNC_0)虚拟地分为VSYNC-app(VSYNC)和VSYNC-sf(SF-VSYNC)，分别由两个对应地EventThread处理。其中处理VSYNC-app的EventThread会按照编程的间隔时间回调App进行绘制和渲染（在开动硬件加速的情况下，绘制在主线程亦即UI Thread发生，渲染在Render Thread通过Display List调用GPU发生），而另一个处理VSYNC-sf的EventThread以相同的原理（但是不是取同一个时间间隔对象，虽然这个对象数值上可以等于VSYNC-app的间隔）触发SurfaceFlinger进行合成。合成完成后，图像就被送往Framebuffer或其Flip buffer/OffScreen Buffer，即将显示到屏幕。

VSYNC_EVENT_PHASE_OFFSET_NS和SF_VSYNC_EVENT_PHASE_OFFSET_NS可以分别设置VSYNC-app和VSYNC-sf的间隔。

Android的显示流水线（Render Pipeline）由应用层绘图、SurfaceFlinger合成、处理屏幕显示的硬件混合渲染器（HWC）三大流程/组织组成的（HWC合成HWC_OVERLAY，SF合成HWC_FRAMEBUFFER）。这三part分别由VSYNC-app、VSYNC-sf和HW_VSYNC_0控制。图形层虚拟出来的VSYNC编程上是从HW_VSYNC中经过偏移后产生的，相关机制下文简述。

VSYNC如何实现？为什么需要虚拟出两个VSYNC信号？

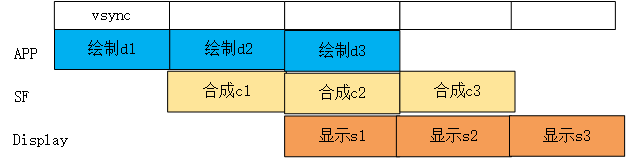

下图从应用层的角度展示了最简单的垂直同步机制——也就是仅考虑HW_VSYNC的情景（忽略虚拟化的VSYNC-app和VSYNC-sf，装作应用层绘图和SurfaceFlinger合成的触发信号）。它将整个流水线(Pipeline)简化为：VSync刷新屏幕（HW_VSYNC），而应用层绘制(performTraversal)（蓝色块，CPU行，UI Thread使用CPU调度绘图）和硬件加速（绿色块，GPU行，硬件加速情况下会创建Render Thread，它实际使用GPU完成绘图，Display List -> OpenGL -> GPU）、SurfaceFlinger合成(绿色块，GPU行)这两块的虚拟VSYNC触发信号被省略不表了。Besides，现代Android普遍采用比双重缓冲更高的缓冲级别，如下图为三重缓冲（部分vendor可能采用四重缓冲）

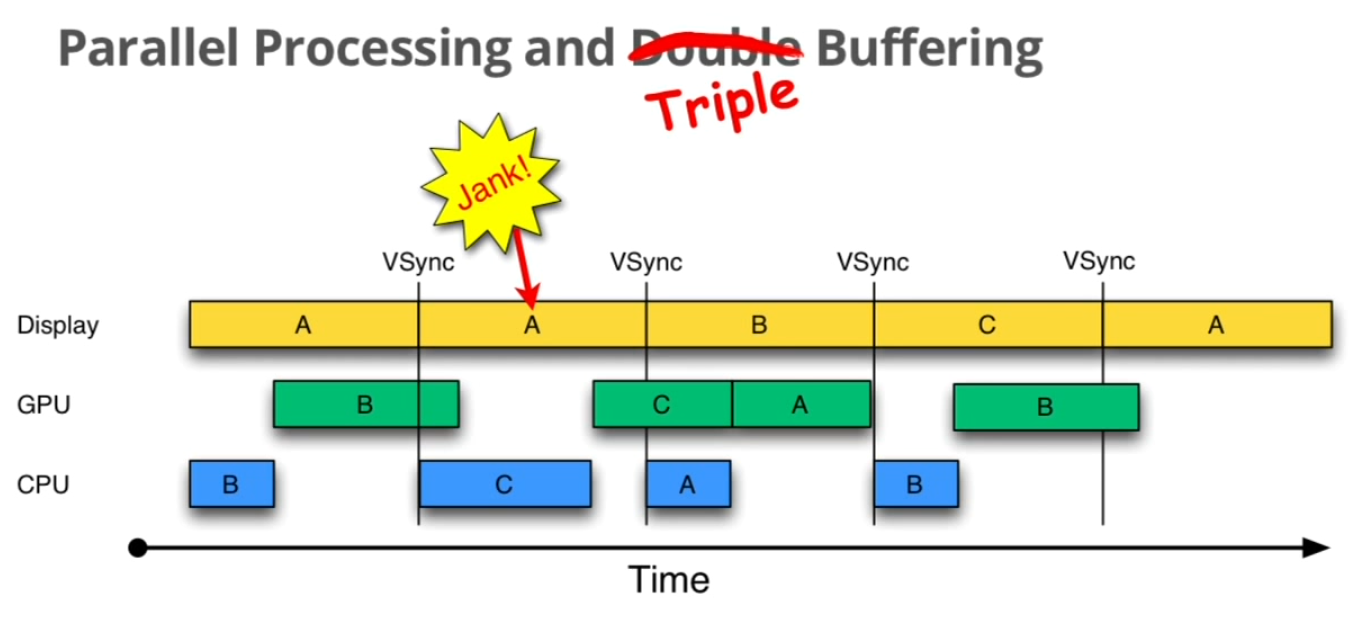

下图中，ABC表示时间顺序上的三个图像帧，当蓝块+绿块未能在HW_VSYNC之前完成，即SurfaceFlinger没能完成合成->HWC未能完成合成并提交到offscreen buffer(off-fb)，那么在A帧显示完成，需要刷新显示B帧时，没有就绪的buffer，导致原本被替换为B帧的A帧继续显示——掉帧，B帧被“丢掉”了（**==注意，掉帧并不意味着帧真的被丢掉了（不再渲染了）==——它只不过没来得及在DeadDeadline之前提交而已，实际上由于流水线的生产者-消费者模型，它最终还是能够按照既定的顺序上屏显示的**。如下图，第一个VSync发生掉帧，原因是SF合成没有完成，因此HWC不得不暂时不刷新屏幕，让Display继续显示A帧。在接下来的新的一个VSync到来前，SF已经完成工作并提交，此时B帧被显示——它错过了本来要上屏的VSync（掉帧），但在完成工作后上屏了（不会丢失））。

这是非常简化的垂直同步机制，也是应用视角最基本的抽象模型。它能阐述图形层如何保证屏幕刷新以及实现三重缓冲、SurfceFlinger与Display的同步，抽象地忽略了应用层绘图与图形栈的同步、应用层的两帧缓冲。

流水线两帧缓冲：图形栈在合成和渲染阶段会提供两帧缓冲，表现是，Display显示画面N时（号码为N的帧），图形层已经在合成N+1帧了（这个N+1帧是上一个周期中应用层完成的绘图），应用层同步被调度进行N+2帧的绘图。这个流水线保证，上游比下游提前1帧绘制，应用层、图形栈、Display（HWC提交）各自分别提前各自下游1帧的工作。如上图，Display显示帧A（号码N）时，SurfaceFlinger已经在合成N+1了，应用层正在或即将绘制N+2。

虽然应用每帧绘图需要时间n（60Hz下，经过计算，n为~~16.66ms），但是显示这帧画面需要~~2n的时间(~33ms，因为n大于16.6ms)。

双重/三重缓冲是指Linux Framebuffer具有多重缓冲：包括正在显示的fb和缓存下一帧画面的off-screen fb。两帧缓冲是指流水线上游比下游提前绘制一帧，应用层的即时绘图是Display接下来会显示的第二帧画面。

一般来说三级流水线配合三个buffer效果最好，四级流水线对应配合四个buffer。如在120Hz的刷新率下，Android提供四级流水线与四重buffer。目前各系统2、3、4级流水线都设计了对应的2、3、4重缓冲搭配实现更好的效果。

查看Android系统中应用的缓冲区
dumpsys SurfaceFlinger命令输出的最后，根据包名/活动名可以看到对应的buffer。除SurfaceView、非原生图形引擎如Flutter、Cocos2d、Unity、RN、Weex外，常规原生应用都会有三个buffer，对应底层三重缓冲。应用可以通过SurfaceView自行绘制图形，当然也可以通过SurfaceView自行设计实现多重缓冲。

接下来简述两个虚拟化出来的VSYNC是如何工作的，实际上它是对上图抽象模型的具象解释，将上图中蓝色块和绿色块调度原理——VSYNC-app和VSYNC-sf进行阐述。

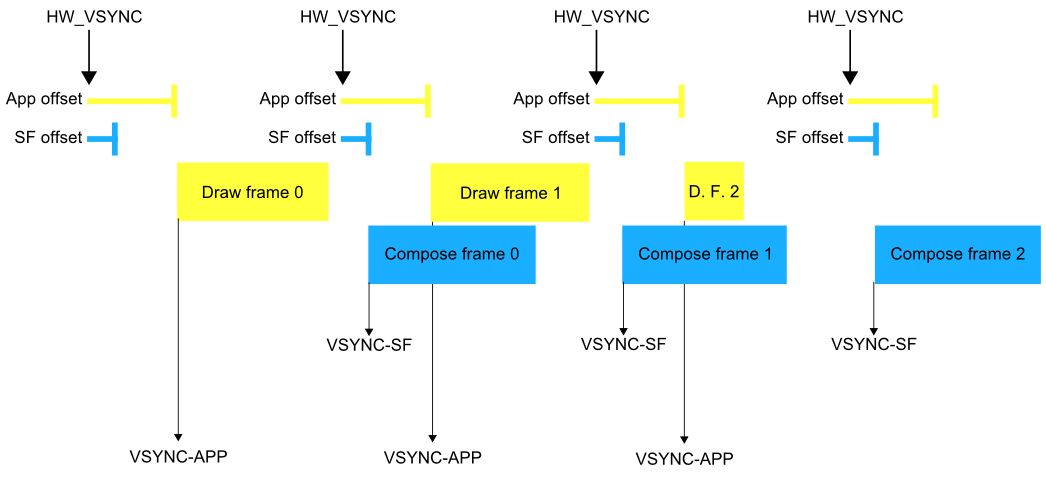

下图。黄线蓝线分别是app和sf的VSYNC相对于HW_VSYNC_0的偏移（延时），当这些线从左往右结束时，出现的黄色块和蓝色块表示app或SF开始工作。

HW_VSYNC_0：屏幕刷新信号，Display显示新的一帧画面(N)
VSYNC-APP：经过HW_VSYNC_0加上VSYNC-app偏移指定的间隔时间后（下图，HW_VSYNC + App offset = 黄色块开始，应用绘图），应用绘图生成下一帧(N + 2)
VSYNC-SF：官方文档标称SF_VSYNC。与VSYNC-APP一致，只不过HW_VSYNC_0加上的偏移量不一样（由VSYNC-sf指定），经过偏移后的时间间隔，SF开始合成下一帧(N + 1)

偏移量是相对HW_VSYNC的相位偏移，可以简单理解为相对于HW_VSYNC_0的延时（可以是负值）。

由于VSYNC-app和VSYNC-sf的存在，以及它们对HW_VSYNC_0的固有的、编程的延时，应用层绘图和SF合成事实上就不是和屏幕刷新同步的，且由于延时的存在，应用绘图和SF合成工时（最大可用工时，超出工时就是掉帧（连续超出工时导致流水线缓存的帧耗尽））事实上小于HW_VSYNC_0间隔。

那么，VSYNC偏移的意义是什么？
VSYNC偏移的意义是，减少画面延时。画面延时不是丢帧，它是指，原本应用的画面经过流水线处理，在N+2进行显示，而画面延时则导致该帧在N+3才显示。

减少画面延时还有一个绝招，就是使用SurfaceView，自行控制绘制节奏。

首先VSYNC-sf很好理解，因为它的流水线上游（应用）首先完成绘图，然后才到SF合成，所以SF当然完全没必要紧跟着HW_VSYNC_0。VSYNC-sf的偏移，即上图中SF开始合成时相对于HW_VSYNC_0的延时Aphase-sf的作用是，**在延时期内，等待、确保应用完成绘图，==一旦VSYNC-sf到达，SF开始合成图形，对于没有完成画面更新的app，将继续使用old passed画面帧（上一帧，已合成/显示过的帧）进行合成——这意味着，SF按照自己的节奏工作，保证自己及时（下一个HW_VSYNC_0到来之前）提交合成的画面。对于一部分没来得及完成绘制的应用，从它们单个应用的角度来看，它们发生了掉帧，但是SF完成了提交，所以系统全局并没有掉帧==**。

没有VSYNC-sf或VSYNC-sf很短
应用来不及完成绘图，在绘图完成前SF就触发合成了，此时该应用仍以上一帧画面参与合成，展示到屏幕上时画面仍然是上一帧。对于SF来说它及时提交了，然而对于应用来说它掉了1帧。而这个“掉”的一帧，最快（如果应用完成绘制的话）会在下一个VSYNC-sf才合成、下一个HW_VSYNC_0才上屏，这意味着画面延时了。

对于VSYNC-app，这个延时是为了给App留下一点处理时间，在绘制之前App可能想要更新UI控件、调整绘制细节。

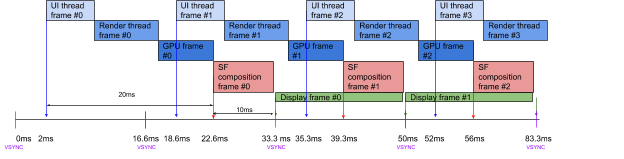

应用的 UI 线程处理输入事件，调用应用的回调，并更新视图层次结构中记录的绘图命令列表(DisplayLists)
应用的 RenderThread 将记录的命令发送到 GPU （GPU硬件加速）
GPU 绘制这一帧(是指应用对应窗口的一帧，还不是SF合成的全屏幕的帧)
SF合成各个Layer的画面，并将画面提交到HAL；在下一个HW_VSYNC_0中画面上屏

在俺的某个设备中，VSYNC-sf、VSYNC-app都配置为~8.3ms

VSYNC-sf为什么会出现偏差？
出于功耗的考虑，VSYNC-sf合VSYNC-app并不是一定会触发的。如果app或sf并没有更新画面的需求，那么死板固定地调度它们进行绘制和合成是不必的。编程上，负责触发VSYNC-sf和VSYNC-app的两个EventThread会在requestNextVsync调用后才会将下一个VSYNC-sf或VSYNC-app发出。因此，当requestNextVsync没有调用时，VSYNC-app和VSYNC-sf也就出现漂移。BufferQueueLayer::onFrameAvailable会在应用提交后调用，该方法通过调用SF的signalLayerUpdate触发产生下一个VSYNC-sf。

到此，VSYNC-sf虽然出现了偏差，但是目前看它与卡顿问题仅有相关性，并非因果关系。猜测是其他卡顿问题导致了SF延缓了对VSYNC的request，导致其信号出现漂移。
