Android 11 startActivity之ActivityStarter流程

---

11:23 am
Monday, 4 July 2022 (HKT)
Time in Hong Kong

---

• 概述
• 流程
  • startActivity
  • ActivityStarter.execute
  • ActivityStack.startActivityLocked
  • RootWindowContainer.resumeFocusedStacksTopActivities
  • ActivityStack.resumeTopActivityUncheckedLocked
  • ActivityStackSupervisor.startSpecificActivity
• 总结

概述

基于Android 11分析startActivity()过程中ActivityStarter的流程。

流程

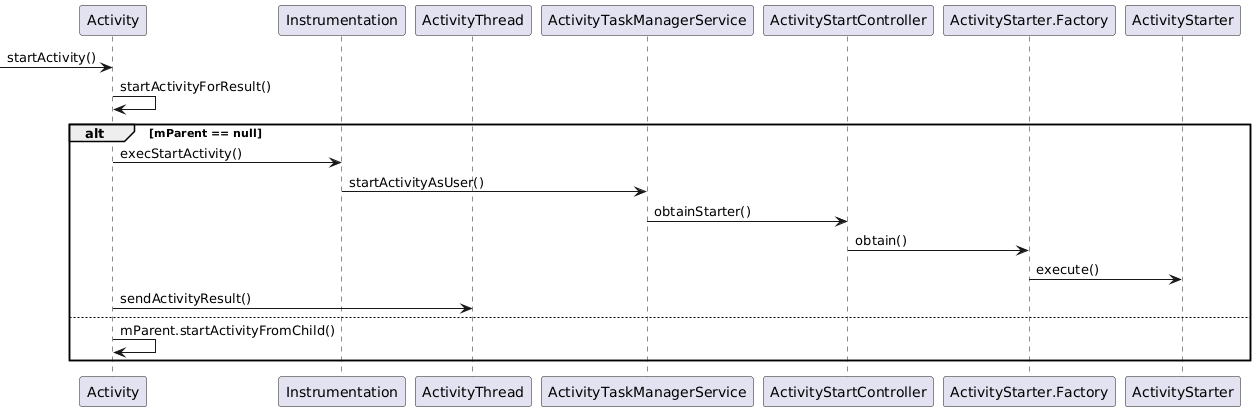

startActivity

startActivity()调用实际上由startActivityForResult()实现，通过Instructmention借助Binder向ATMS发起请求。ATMS根据请求的Intent、参数等信息借助ActivityStarterController和ActivityStarter.Factory创建对应的ActivityStarter，并调用ActivityStarter.execute()完成解析启动请求的参数并实际启动Activity。

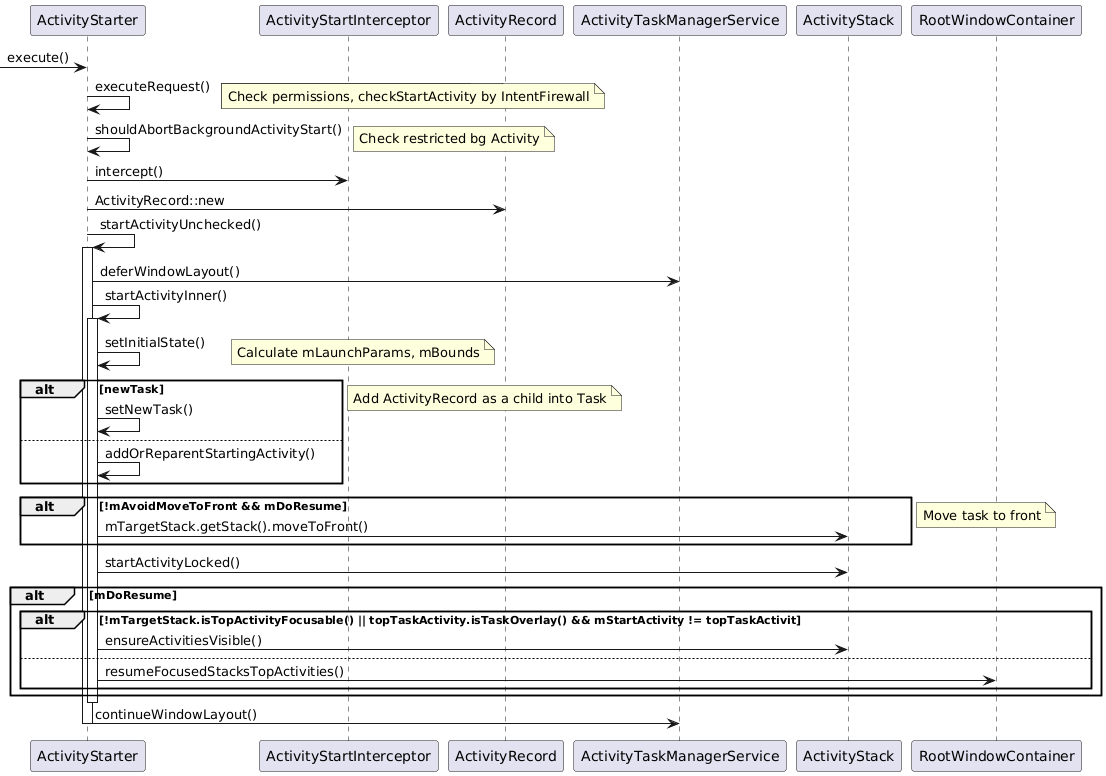

ActivityStarter.execute

ActivityStarter通过execute()执行Activity启动的准备工作、扫尾工作，并最终返回Result。通过一系列流程完成权限检查、Intent验证/拦截，并创建ActivityRecord，通过setInitialState()、compute*等方法完成mLaunchParams的计算（主要是bounds、windowingMode）。最后将ActivityRecord加入到对应的Task中，并调用ActivityStack、RootWindowContainer相关流程。

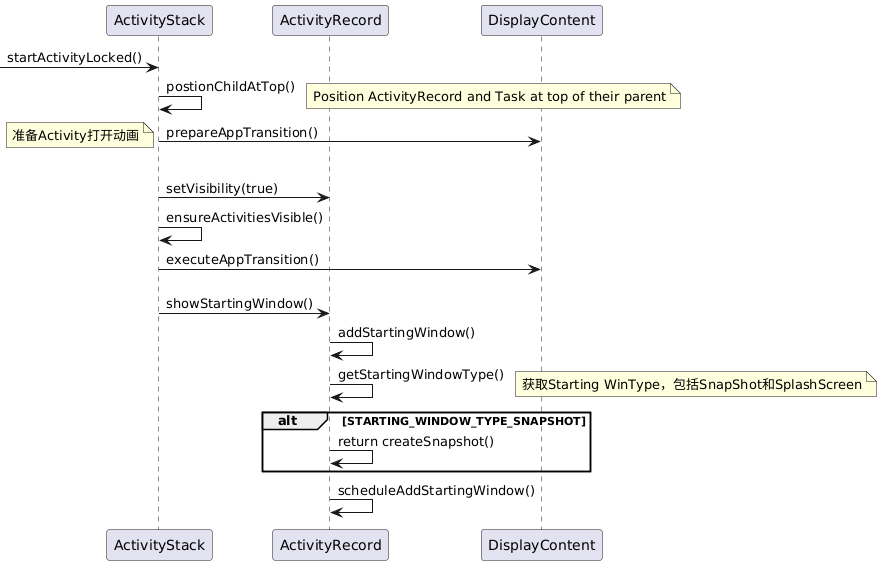

ActivityStack.startActivityLocked

ActivityStarter.execute()调用了ActivityStack.startActivityLocked()。它主要是将ActivityRecord摆放到对应的Task，并确保Task在对应的ActivityStack中。然后通过DisplayContent准备启动动画。根据Task和ActivityRecord的性质，确定Starting Window的类型（包括Task截图Snapshot、快闪欢迎屏幕SplashScreen等）并进行显示。

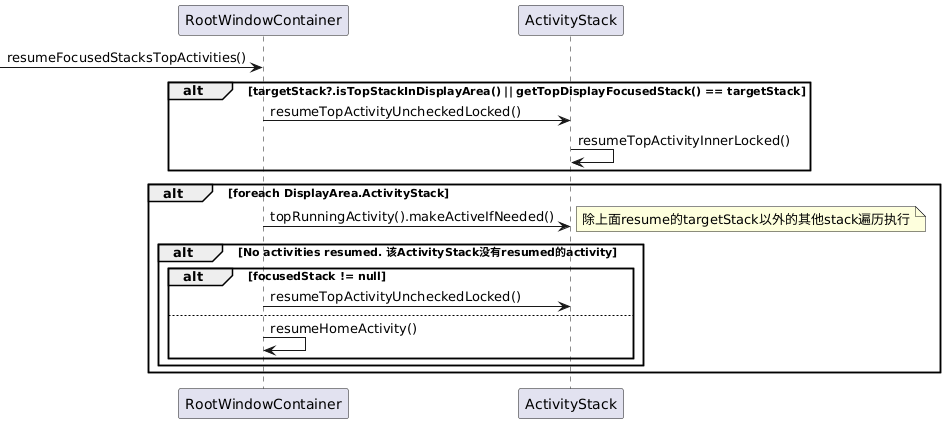

RootWindowContainer.resumeFocusedStacksTopActivities

RootWindowContainer.resumeFocusedStacksTopActivities()会调用targetStack的resumeTopActivityUncheckedLocked()。然后会遍历所有DisplayArea内的所有ActivityStack，并resume他们的top activity或Home Activity。

ActivityStack.resumeTopActivityUncheckedLocked

ActivityStack.resumeTopActivityUncheckedLocked()主要相关流程如下，它主要通过resumeTopActivityInnerLocked()完成对activity的resume（对于已经start的activity）和activity的start（对于没有start的top activity）。

该方法会分为两种情况进行处理——activity已经启动，只需要回调onResume()、activity没有启动，需要先创建activity。ActivityStack通过ClientTransaction借助Binder回调到应用Activity各生命周期，对于没有start的activity，则借助ActivityStackSupervisor启动，它实际上才是真正启动activity的主要流程。

ActivityStackSupervisor.startSpecificActivity

当activity没有start时，ActivityStack会调用ActivityStackSupervisor.startSpecificActivity()启动对应的Activity。

activity启动时还有一些需要特别处理的情况——启动的activity对应的进程没有启动、对应进程已经启动两大情况。

编程上，判断对应进程是否启动的条件是对应的WindowProcessController存在且绑定了相应的IApplicationThread。

final WindowProcessController wpc =
            mService.getProcessController(ar.processName, ar.info.applicationInfo.uid);
final boolean up = wpc != null && wpc.hasThread();

在进程已经启动的条件下，ActivityStackSupervisor会创建Configuration，并借助ClientTransaction通过Binder回调到ActivityThread，使用ClassLoader创建activity并处理生命周期，最终完成activity的start。

总结

startActivity()主要通过ActivityStarter实现检查、计算，对ActivityRecord、Task、ActivityStack的管理，最后通过DisplayContent、WindowManagerService、RootWindowContainer等完成Starting Window、Activity的创建。过程中会涉及activity是否已经start过、进程是否已经启动等条件执行不同的业务逻辑。
